特性
櫛式刀座與刀塔
- 通常在一部CNC車床上，只能兩者選其一。但是獨特設計的SMART系列CNC車床，同時配備櫛式刀座及刀塔，可大幅降低您的加工時間。

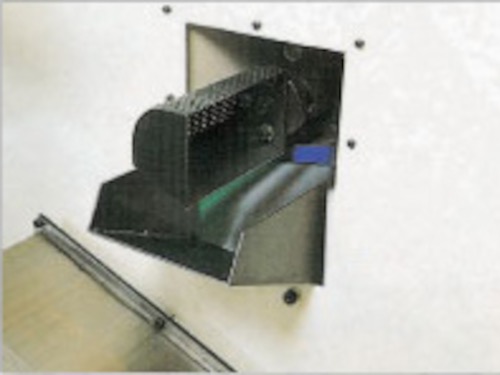

成品集中裝置
- 本機可加裝成品集中裝置成品與鐵屑分開，提供簡便的成品收集。

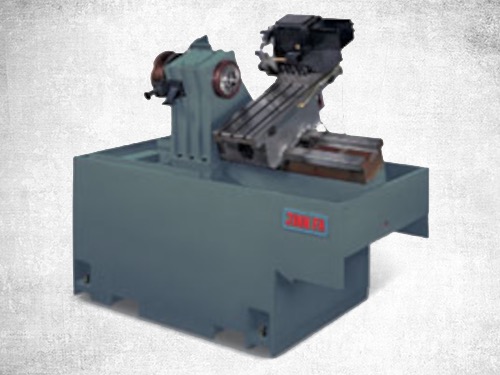

斜式床身，底座穩固
- 20° 斜式床身構造，不僅使切屑排除更方便，而且更易於靠近工作。底座結構剛強，重車削時剛性及穩定性俱性。
規格表
| 項目 | 單位 | SMART-42 |
SMART-42T8
|
| 最大旋徑 |
mm | 320 |
320 |
| 最大加工直徑 |
mm | Ø200 |
Ø200 |
| 最大加工長度 |
mm | 117 |
140 |
| 最大棒材直徑 |
mm | Ø 42 |
Ø 42 |
| 主軸通孔 |
mm | Ø 44 |
Ø 44 |
| 主軸軸承內徑 |
mm | Ø 80 |
Ø 80 |
| 主軸鼻端形式 |
mm | A2-5 |
A2-5 |
| 主軸轉速 |
rpm |
45 ~ 3500 |
45 ~ 3500 |
| 主軸馬達 |
kw | 5.5 |
5.5 |
| X1 / Z1軸最大行程 |
mm | 215 / 127 |
215 / 150 |
| X1 / Z1軸快速進給 |
mm | 16 | 16 |
| 刀塔定位時間 |
sec | - | 0.3 |
| 機台斜度 |
20° |
20° | |
| 滑軌形式 |
|
硬軌 |
硬軌 |
| 三爪夾頭規格 |
|
6” |
6” |
| 筒夾規格 |
mm |
173E |
173E |
| 車削刀具直徑 | mm | □20 | □20 |
| 搪孔刀具直徑 |
mm | Ø 25 |
Ø 25 |
| 切斷刀具直徑 |
mm |
□20 |
□20 |
| X / Z 軸滾珠螺桿直徑 |
mm |
Ø 32 |
Ø 32 |
| X / Z 軸進給馬達 |
kw |
0.75 / 1.0 |
0.75 / 1.0 |
| 油壓馬達 |
kw |
0.75 | 0.75 |
| 潤滑系統馬達 |
w | 150 |
150 |
| 所需動力 |
kva | 10 | 10 |
| 冷卻液箱容量 |
L | 80 | 80 |
| 機械尺寸 (長x寬x高) |
mm | 2813x1350x1825 |
2813x1350x1825 |
| 重量 |
kg | 2200 | 2200 |
