特性
JSL-20B 正主軸C軸副主軸5°/定位
零件加工樣品

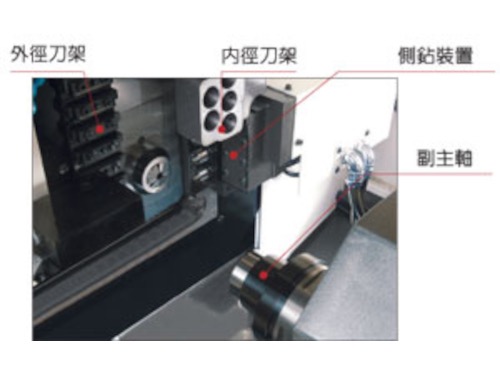

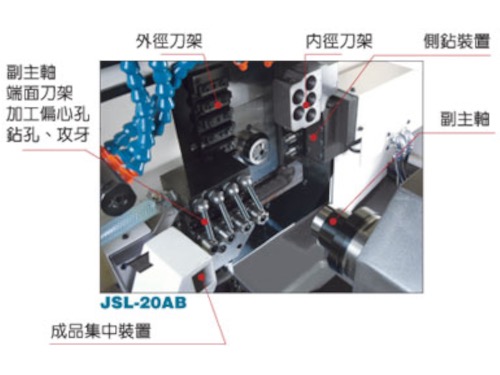

刀具系統
- 外徑刀架：8支
- 內孔刀架：5支
- 側鉆裝置：4支(7支)
- 副主軸端面鉆裝置：4工位(JSL-20AB)
規格表
| 項目 | 單位 | 20AB |
| 正主軸最大加工直徑 |
mm | 20 |
| 副主軸最大加工直徑 | mm | 20 |
| 最大加工長度 (固定式導套) | mm | 200 |
| 最大加工長度 (旋轉式導套) | mm | 85(選配:150) |
| 最大加工長度 (走刀式導套) | mm | 45 |
| 正主軸最大鉆孔內徑 | mm | 10 |
| 副主軸最大鉆孔內徑 | mm | 10 |
| 正主軸最大攻牙 | M8 | |
| 副主軸最大攻牙 | M8 | |
| 側鉆最大鉆孔內徑 | mm | 10 |
| 側鉆最大攻牙 | M6 | |
| 外徑刀數 (□12) | pcs | 8 |
| 內徑刀數 (Ø25) | pcs | 5 |
| 側鉆刀數 (ER16) | pcs | 4 (選配:7) |
| 端鉆刀數(副主軸)(ER16) | pcs | 4 |
| 刀具尺寸 | mm | 12x12x90 |
| 控制軸數 | 7 (X1/Y1/Z1/X2/Z2/C1/C2) | |
| 主軸孔徑 | mm | 29 |
| 主軸轉數 | rpm | 200~8000 |
| X / Z軸快速進給 | m/min | 24 |
| 主軸馬達 | kw | 3.7 |
| 副主軸馬達 | kw | 2.2 |
| X1 / Z1馬達 | kw | 0.5 / 0.75 |
| Y馬達 | kw | 0.75 |
| 側鉆馬達 | kw | 0.75 |
| 端鉆馬達 | kw | 0.75 |
| X2 / Z2馬達 | mm | 0.5 / 0.5 |
| 冷卻馬達 | kw | 0.375 |
| 電力需求 | kw | 15KVA |
| 機械尺寸 (長x寬x高) | mm | 2605x1420x2150 |
| 重量 | kg | 2400 |
