特性
刀塔式機型

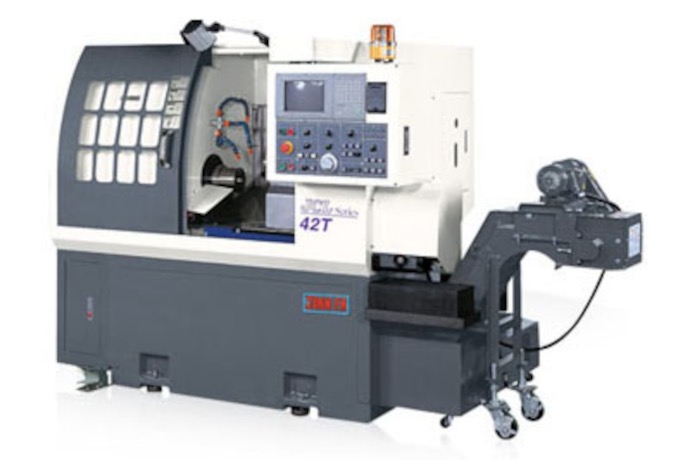

- JCL-42T / JCL-52T

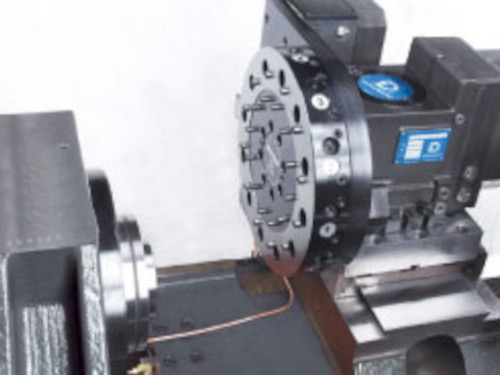

動力刀塔
- T刀塔轉位是雙向的，其相鄰換刀時間為0.2秒，可安裝12支刀具，其旋轉動力刀頭可在6個刀位中安裝。 適用其機型JCL-42TM / JCL-52TM
規格表
| 項目 | 單位 | JCL-42/52T |
| 正主軸最大旋徑 |
mm | Ø440 |
| 正主軸最大加工直徑 |
mm | Ø200 |
| 最大加工長度 |
mm | 215/205 |
| 收料長度 |
mm | 100 |
| 主軸最大棒材直徑 |
mm | Ø42/Ø50 |
| 正主軸孔徑 |
mm | Ø55.5/Ø70 |
| 正主軸鼻端形式 |
|
A2-5 |
| 主軸轉數 |
rpm |
45~4000 |
| 主軸馬達 |
kw | 5.5(7.5)/7.5 |
| 刀塔刀數 |
|
8 |
| X軸最大行程 |
mm | 120 |
| Z軸最大行程 |
mm |
225/215 |
| X軸快速進給 |
m/min |
12(16) |
| Z軸快速進給 |
m/min |
12(16) |
| 刀塔定位時間 |
sec | 0.3 |
| 機台斜度 |
deg | 20° |
| 滑軌形式 |
|
硬軌 |
| 尾軸管錐度 |
|
- |
| 尾座行程 |
mm |
- |
| 主軸油壓夾頭規格 |
inch | 6" |
| 車削刀具直徑 |
mm |
□20 |
| 搪孔刀具直徑 |
mm |
Ø25 |
| 動力刀具馬達 / 30分額定 |
kw |
- |
| 油壓馬達 |
kw |
0.75 |
| 潤滑系統馬達 |
w | 3.5 |
| 所需動力 |
kva | 15 |
| 冷卻油箱容量 |
L | 100L(85%) |
| 機械尺寸 (長x寬x高) |
mm | 2255X1800X1800 |
| 重量 |
kg | 2235/2265 |
